BIM技术应用


近年来，随着BIM技术在国内理论与实践的不断推进，在项目实施中的应用越来越频繁，为解决企业在施工管控中的各项难题，发挥巨大价值。我公司BIM技术中心在BIM模型的搭建、借助BIM软件对施工图纸进行深化设计、检测管线碰撞以及辅助现场安装施工等方面都有着丰富的实战经验，并将BIM技术应用到大型项目的过程实施管理当中，如辅助材料统计管理、成本预测、施工模拟和方案的确定、预制件的加工等，为项目品质的提升起到了积极的作用。

1、BIM技术在招投标中的应用

现阶段招投标文件的制作主要以纸质文档为主，Word、Excel等Microsoft的各类软件编制的电子文档为辅，招标人及评标专家面对浩瀚的纸质投标文件，不得不凭借自己多年的设计、施工经验从中挑选合适的中标候选人，工作量大而复杂。

BIM技术投标以后，通过建立三维模型，将拟建设安装工程的各道工序以3D效果直观地展示，通过3D的模型，可以清晰直观的了解整个工程的实施方案和建造完成后的效果，提高了招标人和评标专家对投标文件的接受程度，同时通过BIM技术投标也可以提前将施工中遇到的问题，如碰撞检查、净高等提前展示，可具体形象地展示投标单位的实力。

同时参加竞标的单位参照招标单位提供的工程量清单，可通过BIM模型快速的得到相应的工程数据，根据拟建项目的数据科学、策略地调整自身单位的投标报价，使企业自身具备更大的竞争优势。

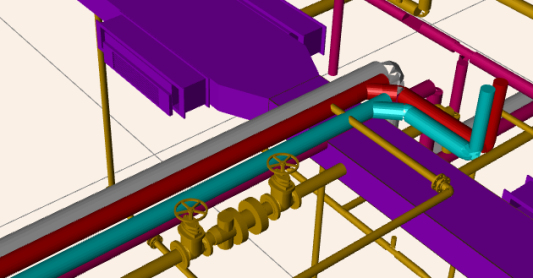

                                                                        三维模型

2、采用BIM技术对施工过程中各种管线的碰撞检测

机电工程施工中，水、暖、电、智能化、通信等各种管线错综复杂，各管路走向密集交错，如在施工中发现各专业管路发生碰撞，则会出现大面积拆除返工，甚至会导致整个方案的重新修改，不但会浪费材料还会大大的延误工期。

因此，在施工前，采用BIM技术，针对现场的结构进行实地测量后，将机电各个专业和结构整合在统一的平台上，进行机电各专业间及与结构间的碰撞检查，提前发现施工现场存在的保温层、工作面、检修面等碰撞和冲突，通过提前预知施工过程中这些可能存在的碰撞和冲突，利于减少设计变更，大大提高施工现场的生产效率。

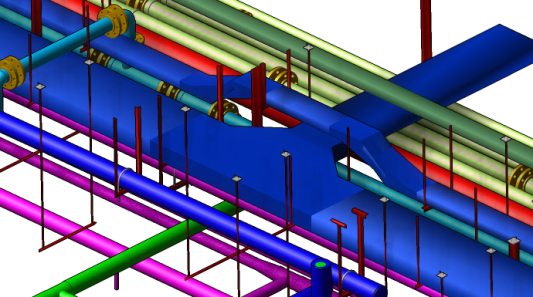

碰撞检测


3、BIM技术在机电施工中对施工设计的进一步深化

在机电施工设计图中，标准的预制管路常以线型化的形式表现出来，各专业的管路往往存在相同标高的布置方式，如按照施工中常用的做法，在施工现场先做样板的形式，进行对比、更改、再对比、再更改，通过反复的拆改来最终确定施工方案，就导致费工费时。

通过BIM技术，将各专业管线的位置、标高、连接方式及施工工艺先后进行三维模拟，按照现场可能发生的工作面和碰撞点进行方案的调整，最终实现方案的可施工性，这样就将原来需要实际改拆的工作运用电脑实现，不仅省时省力还大大节约了成本，避免了材料的浪费，同时将完成后的方案通过三维剖面图及动态漫游等方式展示给施工工人，使工人更好的理解施工方案，保证施工质量的同时更能很好的缩短工期。

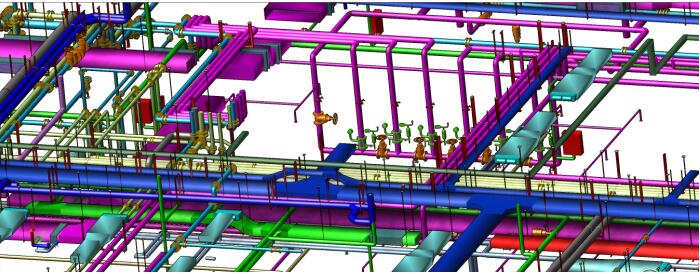

管线综合排布

4、基于BIM的净高分析

通过土建一二次结构和安装多专业模型合成，进行管线综合优化排布，根据调整好的综合模型自动筛选出净高不符合设计规范的空间位置，并利用自动出剖面图辅助优化，有效地避免后期施工完成后再遇到净高不足的问题。

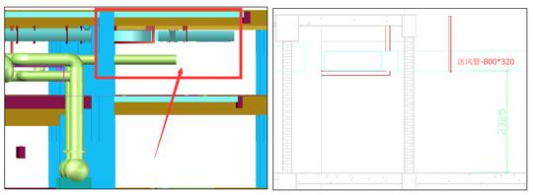

净高分析



当然BIM软件技术应用不仅仅如此，还有许多应用点等着我们去挖掘，BIM技术将是让机电安装行业获得新生的必由之路，也将成为机电施工企业的核心竞争力之一。利用BIM技术不断实现施工企业各专业的协同工作，有效地降低施工成本和提高施工效率，在施工过程中明显的提高施工精确度，为施工企业节约成本、提高质量、提升工期，不断增强机电施工企业在建筑市场的竞争力。
